EcoBreeze Produktbroschüre

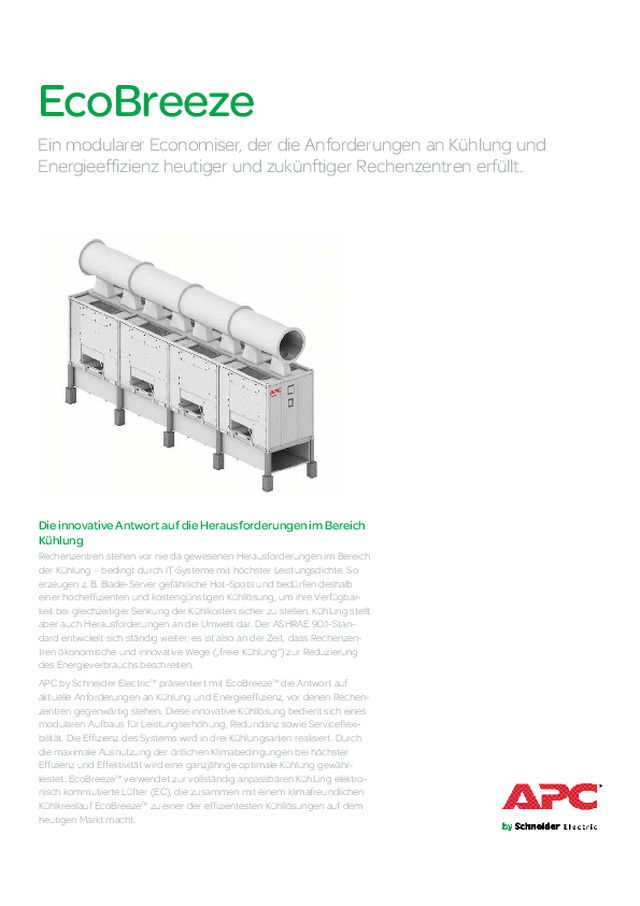

Die innovative Antwort auf die Herausforderungen im Bereich Kühlung Rechenzentren stehen vor nie da gewesenen Herausforderungen im Bereich der Kühlung – bedingt durch IT-Systeme mit höchster Leistungsdichte. So erzeugen z. B. Blade-Server gefährliche Hot-Spots und bedürfen deshalb einer hocheffizienten und kostengünstigen Kühllösung, um ihre Verfügbar- keit bei gleichzeitiger Senkung der Kühlkosten sicher zu stellen. Kühlung stellt aber auch Herausforderungen an die Umwelt dar. Der ASHRAE 90.1-Stan- dard entwickelt sich ständig weiter; es ist also an der Zeit, dass Rechenzen- tren ökonomische und innovative Wege („freie Kühlung“) zur Reduzierung des Energieverbrauchs beschreiten. APC by Schneider Electric™ präsentiert mit EcoBreeze™ die Antwort auf aktuelle Anforderungen an Kühlung und Energieeffizienz, vor denen Rechen- zentren gegenwärtig stehen. Diese innovative Kühllösung bedient sich eines modularen Aufbaus für Leistungserhöhung, Redundanz sowie Serviceflexi- bilität. Die Effizienz des Systems wird in drei Kühlungsarten realisiert. Durch die maximale Ausnutzung der örtlichen Klimabedingungen bei höchster Effizienz und Effektivität wird eine ganzjährige optimale Kühlung gewähr- leistet. EcoBreeze™ verwendet zur vollständig anpassbaren Kühlung elektro- nisch kommutierte Lüfter (EC), die zusammen mit einem klimafreundlichen Kühlkreislauf EcoBreeze™ zu einer der effizientesten Kühllösungen auf dem heutigen Markt macht. EcoBreeze Ein modularer Economiser, der die Anforderungen an Kühlung und Energieeffizienz heutiger und zukünftiger Rechenzentren erfüllt.

Eigenschaften und Vorteile EcoBreeze Effiziente und effektive Kühlung Optimale Dimensionierung der sensiblen Kühlung durch einzelne 50-kW-Module, die in Baugruppen von max. 200 kW und 400 kW zusammengefasst werden können. 100 %-ig anpassbare Kühlung durch elektro- nisch geregelte Lüfter. Effizient und effektiv durch vollständige interne Trennung des IT-Luftstroms vom äußeren Um- gebungsluftstrom. Einhaltung der ASHRAE 90.1 Empfehlungen sowie TC9.9 Anforderungen hinsichtlich Ratio- nalisierung und Effizienz. Anpassbarkeit Möglichkeit der Erfüllung weltweiter Kühlan- forderungen durch mehrere Modul- und Gehäusespannungen/-frequenzen. Anpassbarkeit durch Integration mehrerer Kühloptionen in einem Modul: indirekte Ver- dampfung, Luft-Luft-Wärmetausch sowie proportionale Direktexpansion. Möglichkeit der Redundanzkontrolle vom Ge- häuse bis hin zur Ebene des Einzelmoduls. Flexible und einfache Montage sowie Wartung Flexibler und kostengünstiger Einsatz, da der Platzbedarf innerhalb des Rechenzentrums entfällt. Einfache Montage durch einen einzigen An- schlusspunkt für Wasser, Strom und Kommuni- kation. Anpassbare Installation durch das Zusammen- spiel mit Doppelboden-, Reihen oder Raumküh- lung. Sichere und einfache Kapazitätserweiterung und Wartung durch individuelle Trennung von Luft, Strom und Kommunikation zwischen dem Gehäuse und den Modulen. Umweltschonend Durch eingebaute Wasseraufbereitung keine chemische Behandlung notwendig. Umweltschonend durch Ozon unschädliches R410a-Kühlmittel.

Modularität • Reduzierung des Investitionsaufwands durch richtige Dimen- sionierung Ihrer Kühlleistung basierend auf aktueller Last mit späterer Erweiterungsmöglichkeit . • Eingebaute Redundanz durch modulare Bauweise ermöglicht bei Bedarf die Nutzung zusätzlicher Kapazität von der Modul- ebene zur sicheren Verfügbarkeit auf Systemebene. • Modulare Bauweise reduziert „Single Point of Failures“ von der Komponenten- bis zur Steuerungsebene. • Modulare Bauweise verhindert Betriebsunterbrechungen durch Routinewartung oder Störfallbehebung während des Systembetriebs. Vollständige interne Trennung des IT-Luftstroms vom äußeren Umgebungsluftstrom. • Trennung der Luftströme verhindert den Eintritt von Luft- schadstoffen in die Rechenzentrumsumgebung. • Reduzierung der Wartungskosten, da Außenluft nicht ins Rechenzentrum eintritt, was eine verstärkte Filterung über- flüssig macht. • Betriebskosten sinken, da die Luft für das Rechenzentrum aufgrund der Taupunktänderungen der Außenluft in Verbin- dung mit 100 %-Außenluft-Economisern nicht vorbehandelt werden muss. Zwei Arten der Rationalisierung von Kühlung auf einer Fläche • Indirekte Verdunstungskühlung und Luft-Luft-Wärmetausch in einem Modul ermöglichen größere Energieeinsparmöglich- keiten als der Einsatz nur einer Rationalisierungsart. • Verwendung der automatischen Betriebsart basierend auf den Umgebungsbedingungen bietet optimale Betriebsbedin- gungen und maximierte Effizienz. • Der proportionale Kühlkreislauf gewährleistet eine genaue Steuerung der Luft-Eintrittstemperatur in das Rechenzent- rum. Der proportionale Betrieb nutzt gerade so viel mechani- sche Kühlung, dass die RZ Luft-Eintrittstemperatur gewähr- leistet und der Energieverbrauch minimiert werden, wenn Unterstützung durch mechanische Kühlung notwendig ist. Eigenschaften und Vorteile

1-MW-Rechenzentrum bei 60 % Auslastung Systemarchitektur Teil-PUE kW h/Jahr relative Leistung EcoBreeze 1,09 466 518 45 % Luft-Econ mit Rotationswärmetauscher 1,10 503 999 48 % wassergekühlter Chiller mit Econ 1,14 728 195 70 % luftgekühlter Chiller mit Econ 1,16 846 039 81 % Frischluft-Econ 1,14 718 159 69 % IT-Klimatisierung mit Econ gekühlt mit Direktexpansions-Fluid 1,20 1 044 073 100 % Modul 200-kW-Gehäuse 400-kW-Gehäuse Gewicht 1.202 kg 7.711 kg 15.422 kg Länge 2,9 m 6,1 m 12,2 m Höhe 2,6 m 2,9 m 2,9 m Breite 1,1 m 2,4 m 2,4 m IT-Luftstrom 8.495 m 3 /h 33.980 m 3 /h 67.960 m 3 /h Außenluftstrom 11.893 m 3 /h 47.572 m 3 /h 95.144 m 3 /h Kühlleistung 50 kW 200 kW 400 kW Technische Spezifikationen ©2010 Schneider Electric Industries SAS, alle Rechte vorbehalten. Schneider Electric, APC und EcoBreeze sind Eigentum von Schneider Electric oder seiner Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern. E-Mail: [email protected] • 132 Fairgrounds Road, West Kingston, RI 02892 USA • 998-3741_GB Annäherungen basierend auf aktuellem Aufbau, Änderungen vorbehalten Rationalisierungsvergleich 1. Hot Aisle Containment (Warmgangeinhausung) 38,6 °C Rücklauf an A/C 2. Zuluft/Cold Aisle (kalter Gang) 25 °C 3. Wetterdaten Saint Luis, Missouri 4. Ohne Feuchtigkeitsverluste 5. Alle Systeme sollten eine Lüfterregelung gemäß der IT-Last haben
