Ein Erdungssystem mit Tiefenerder ist für Einfamilienhäuser ohne Keller eine ideale Lösung. Und mit dem DEHN Erdungsset, das alle notwendigen Komponenten enthält, führen Sie die Installation einfach, schnell und sicher aus.

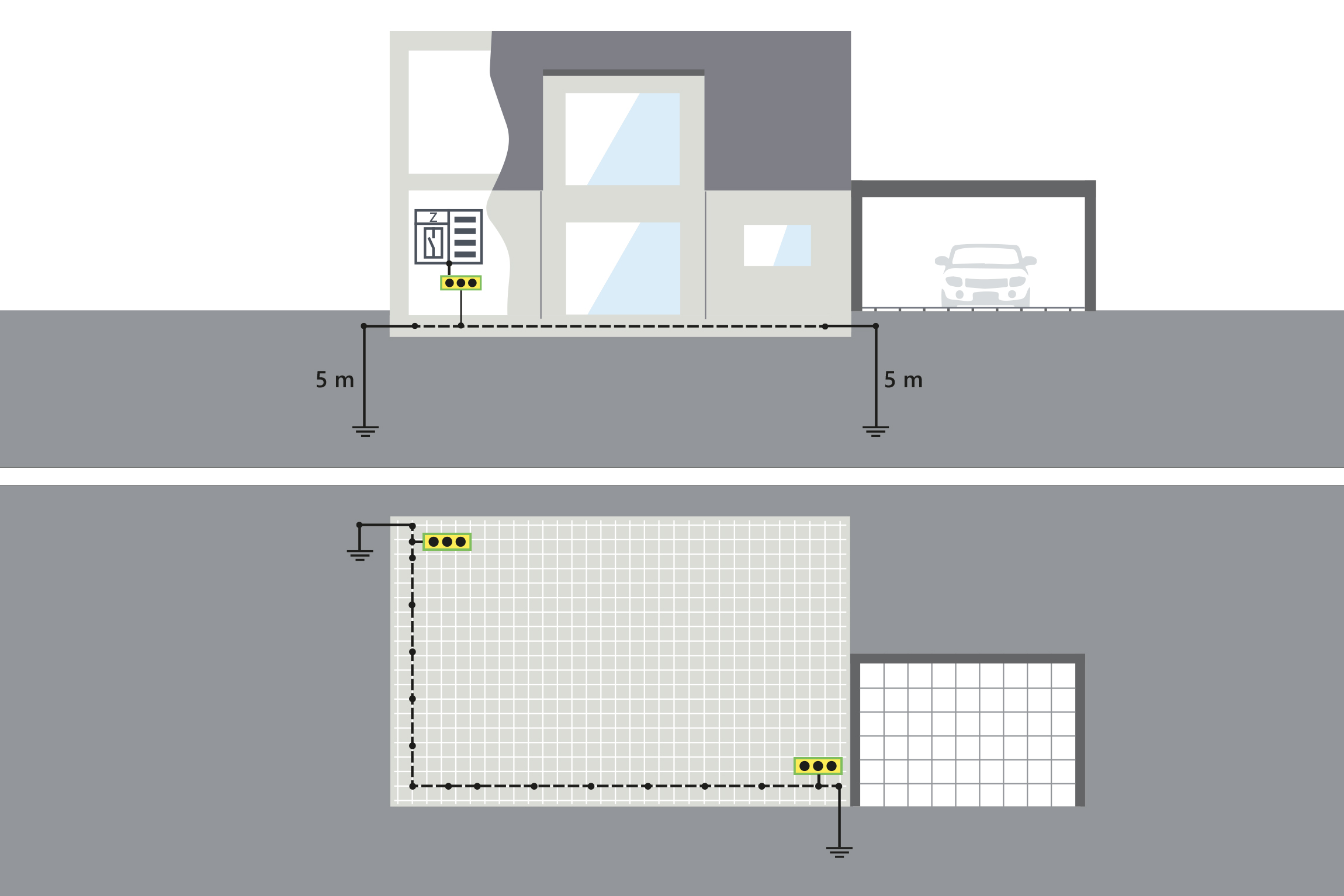

Bei Neubauten von Einfamilienhäusern wird zunehmend auf einen Keller verzichtet. Damit ist der klassische Fundamenterder aufgrund des heutigen Einsatzes von WU-Beton und/oder einer vollflächigen Perimeterdämmung nicht mehr geeignet. Für ein Standardwohngebäude ohne Keller bietet sich die Errichtung einer Erdungsanlage mit Tiefenerdern an. Diese lässt sich schnell und ohne großen Aufwand installieren. Und ist in der DIN 18014:2023-06 als neue Erderart mit aufgenommen und zugelassen.
Speziell für diesen Anwendungsbereich (Neubau von Wohngebäuden ohne Keller) wurde das DEHN Erdungsset zur Erstellung einer Basiserdungsanlage mit mit niederimpedanter Anschlussmöglichkeit (L-Anordnung) ohne kombinierte Potentialausgleichsanlage konzipiert.
Das Erdungsset ist für Wohngebäude bis 120 m² Grundfläche sowie einem maximalen Umfang von 80 m ausgerichtet. Und eignet sich für die gängigen Grundrisse. Das Set beinhaltet alle Komponenten für eine zukunftsfähige und vollumfängliche Erdungsanlage.

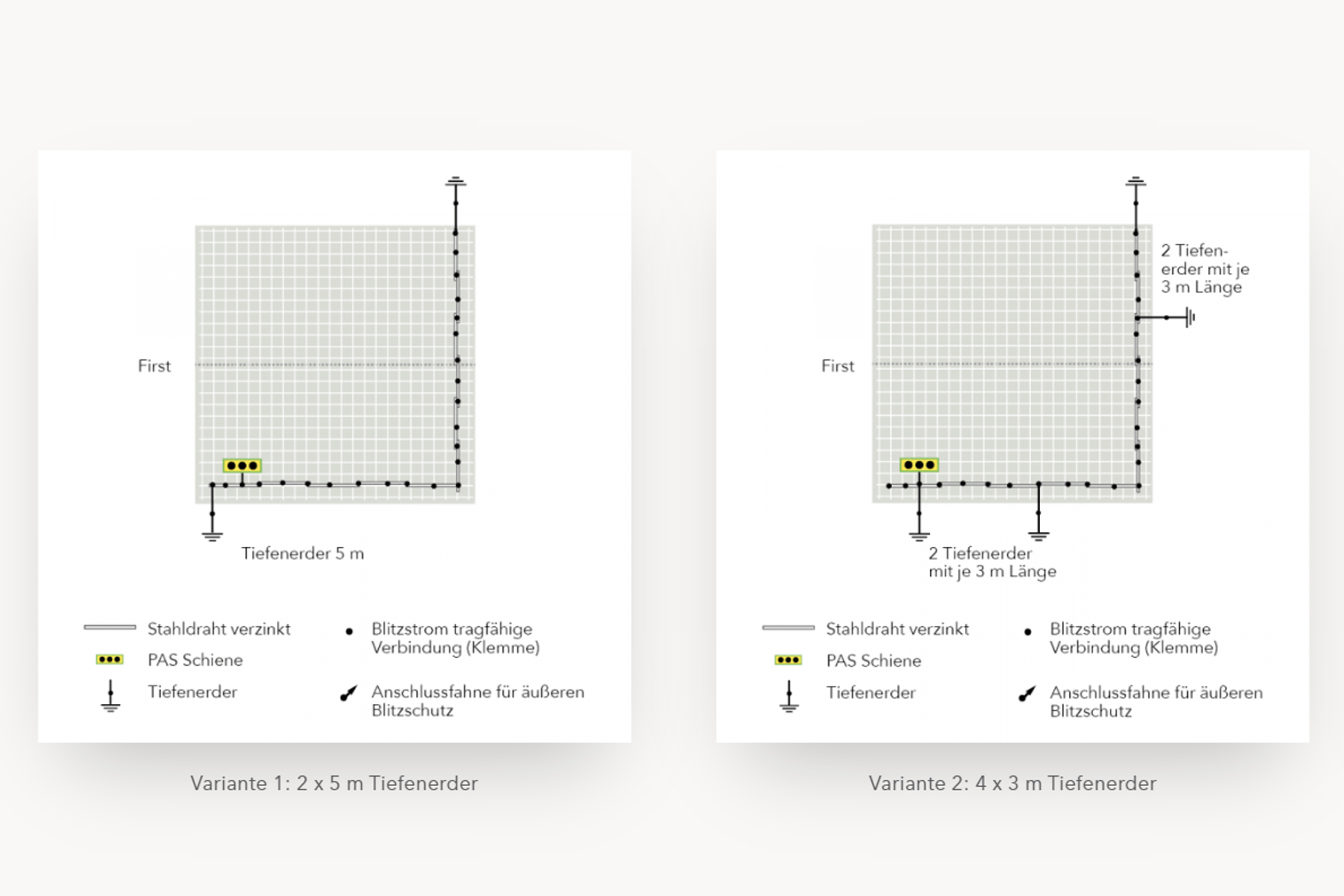

Im Lieferumfang enthalten sind Tiefenerder für die Aufbauvarianten als 2 x 5 m oder 4 x 3 m. (siehe Grafik). Damit sind Sie für alle Varianten gerüstet, falls beispielsweise steiniger Untergrund vorhanden ist.
Tipp: Bei Verwendung von zwei Erdungssets schaffen Sie die Basis für eine kombinierte Potentialausgleichsanlage, die für ein komplettes äußeres Blitzschutz-System der
Blitzschutzklasse III bis zu 60 m Gebäudeumfang eingesetzt werden kann.
Schritt für Schritt zur Erdungsanlage
So gehen Sie bei der Ausführung mit dem DEHN Erdungsset vor:
- Stellen Sie das notwendige Werkzeug und Material bereit.
- Legen Sie zuerst die Eintreibstellen für die Tiefenerder fest und planen Sie die Positionierung der Verbindungsleitung.
- Legen Sie die Position der Anschlussfahne zur Haupterdungsschiene fest bzw. auch weitere
- Anschlussfahnen z. B. für E-Mobility oder Wärmepumpe.

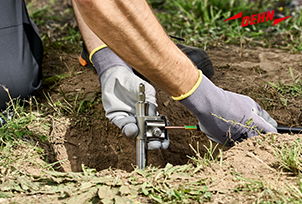

- Treiben Sie die Tiefenerder ein.
- Verlegen Sie den kombinierten Potentialausgleichsleiter als Verbindung zwischen den Tiefenerdern.
- Verbinden Sie den kombinierten Potentialausgleichsleiter in der Bodenplatte mit dem
- Tiefenerder im Außenbereich mit korrosionsbeständigem Material.
- Erstellen Sie die Anschlussfahne für die Anbindung an die Potentialausgleichsschiene bzw. den Anschluss weiterer elektrotechnischer Systeme (z. B. Wärmepumpe oder E-Mobility).
- Führen Sie die Durchgangsmessung durch.
- Kennzeichnen Sie die Anschlussfahne.
- Denken Sie an die Dokumentation.
Eine detaillierte Beschreibung bietet der Leitfaden „In 10 Schritten zur richtigen Erdungsanlage im Wohnbau“
Mehr zur DIN 18014:2023-06?
Möchten Sie mehr zu den neuen Vorgaben der DIN 18014 erfahren? Die wichtigsten Aspekte finden Sie kompakt zusammengefasst: Hier
