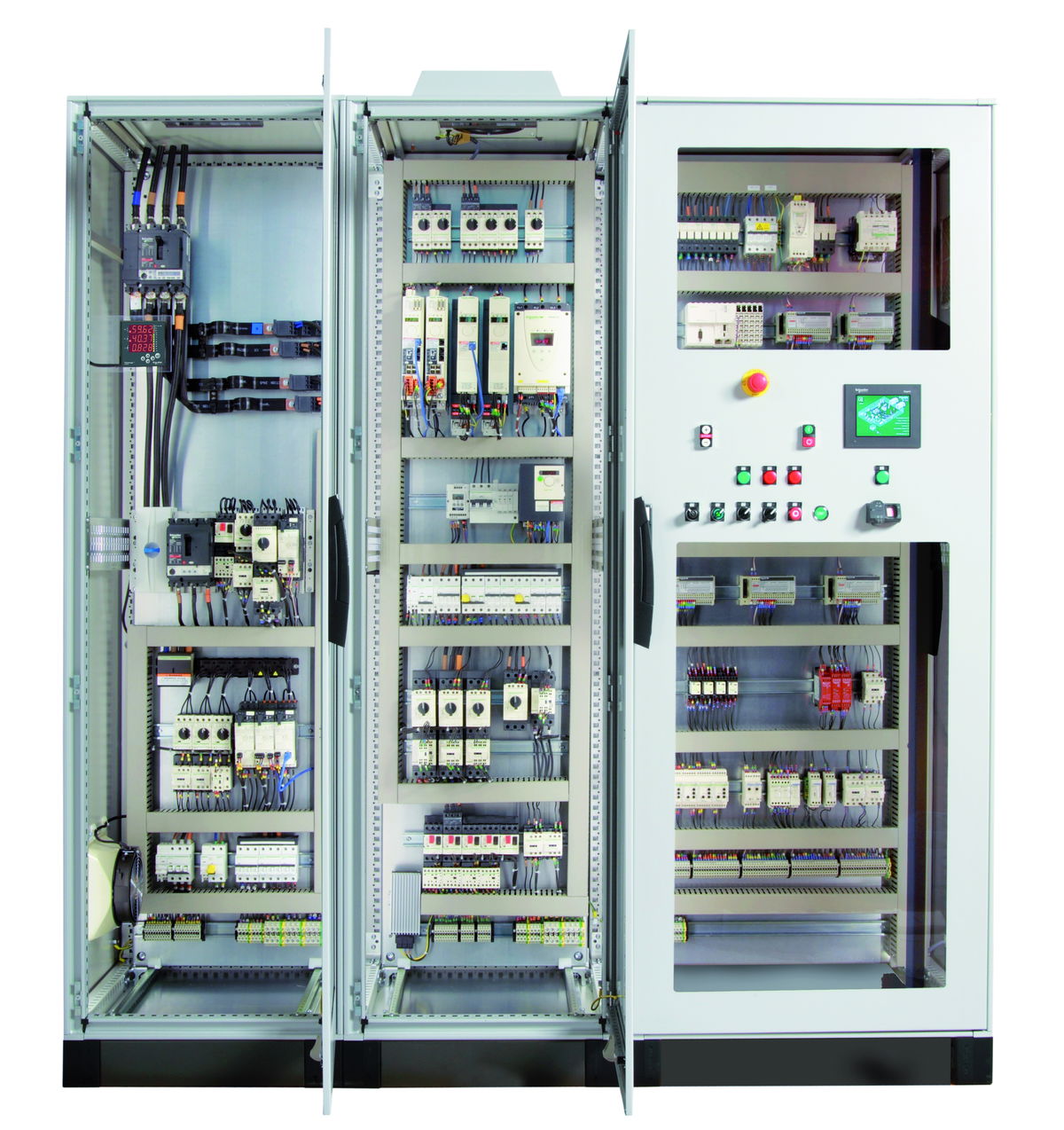

Optimal konzipierte Schaltschränke sparen bares Geld. Die Effizienz eines Schaltschranks hängt allerdings maßgeblich von einer sauberen Planung ab. Bei der Optimierung gilt es mehrere wichtige Punkte zu beachten.
Bei modernen Schaltschränken handelt sich längst nicht mehr nur um unliebsame graue Kästen in dunklen Ecken eines Industriebetriebes. Sie sind ein Teil der Wettbewerbsfähigkeit von Unternehmen geworden und für reibungslose Arbeitsabläufe, etwa in der Produktion, notwendig. Entsprechend nimmt auch die Packungsdichte in Schränken seit Jahren beständig zu. Im Rahmen dieser Entwicklung plagen Maschinen- und Anlagenbauer immer häufiger Sorgen, wenn es um die professionelle Konzeption und den Aufbau von Schaltschränken geht.
Konzeption und Aufbau in kurzer Zeit
Da wäre zunächst der Kostenaspekt. Häufig gelten Schaltschrank - Lösungen insgesamt als zu teuer, um einen wettbewerbsfähigen Faktor für die Unternehmensführung darstellen zu können. Für mögliche Einsparungen bei der Planung von Schaltschränken sorgen mittlerweile weniger die Komponenten selbst. Vielmehr betrachten Elektrotechniker den damit verbundenen Personalaufwand als größtes Potenzial. So lässt sich vor allem die Zeit, die ein Konstrukteur für die Konzeption und den Aufbau von Schaltschränken aufwenden muss, stark reduzieren.
Auch die Größe der grauen Kisten spielt mittlerweile eine entscheidende Rolle. Entsprechend gilt es, schon während der Planungsphase eines Schaltschranks möglichst platzsparend zu arbeiten und beim Einbau von Komponenten auf eine effiziente Vorgehensweise zu achten. Darüber hinaus sollte die Planungszeit der elektrischen Anlage auf ein Minimum beschränkt sein. Hier kommen die unterschiedlichen Normen und deren Dokumentationen ins Spiel. Auch hinsichtlich der Bauzeit selbst herrscht nach den Erfahrungen von Schneider Electric oft großer Bedarf an einer optimierten Vorgehensweise: Je mehr Komponenten ein Schaltschrank beinhaltet, desto aufwendiger ist auch die Montage des Innenlebens. Kabelkanäle müssen befestigt, Löcher gebohrt, Nieten angebracht und Kabel auf die richtige Länge getrimmt werden. Hinzu kommt ein Aspekt, der häufig in den Hintergrund gerät und deshalb wenig Beachtung in der Wirtschaftlichkeitsberechnung finden: Die Lagerhaltung der benötigten Produkte birgt versteckte und teils unnötige Kosten, weil Komponenten bei Bedarf verfügbar sein müssen.
Lange Planungs- und Aufbauphase vermeiden
Angesichts dieser Anforderungen sehen sich Schaltschrankbauer allerdings einem zentralen Problem gegenüber: Oft fehlt schlichtweg die Zeit, um Schaltschränke im Hinblick auf Kosten, Effizienz und Wettbewerbsfähigkeit zukunftsträchtig zu gestalten. Schaltschränke werden deshalb nicht selten mit heißer Nadel gestrickt. Am Ende ist häufig unklar, ob alle Aspekte bedacht, Normen eingehalten und Sicherheitsvorkehrungen berücksichtigt wurden. Hinzu kommt, dass Aspekte der Klimatisierungen, die mit der zunehmenden Dichte der Komponenten eine weitere Herausforderung darstellen, vernachlässigt werden und so sogar zur Gefahr für die Zuverlässigkeit des Schaltschranks werden können.
Tools für Planung, Aufbau und Dokumentation
Schneider Electric bietet ein Konzept für Schaltschränke an, das die Planungszeit, den Platzbedarf, die Montagezeit sowie die Kosten berücksichtigt und eine optimale Vorgehensweise ermöglicht. Die Planung selbst lässt sich in zwei Bereiche unterteilen: Prozesse und Tools.
Dabei handelt es sich unter anderem um eine Sammlung von Werkzeugen und Anleitungen, die den Prozess der Konstruktion von Schaltschränken erheblich verkürzt, beschleunigt und gleichzeitig den Sicherheitsaspekt berücksichtigt Das Sortiment umfasst Werkzeuge zur Planung, das Training, Dokumentationen und ein Wiki-Archiv.
Belüftung nach Maß
Für die Klimatisierung stellt Schneider Electric ein Planungstool namens ProClima zur Verfügung, das die jeweils optimale Belüftungslösung liefert. Dazu reicht es, sämtliche relevanten Angaben wie den Ort des Schaltschranks, die geplante Ausstattung und die gewünschte Schrankgröße anzugeben.
Das errechnete Ergebnis wird zugleich als Dokument für das Projektmanagement generiert – ein wichtiger Punkt angesichts zahlreicher neuer Normen, Vorschriften und Dokumentationspflichten für Schaltschränke. Die richtige Dimensionierung der Kühlung spielt aus mehreren Gründen eine wichtige Rolle. So sinkt die Lebensdauer von elektronischen Komponenten, die über 25 Grad Celsius heiß werden, beträchtlich.
Andererseits verursacht eine zu großzügig dimensionierte Kühlung nicht nur hohe laufende Kosten, sondern kann im schlimmsten Fall sogar zum Ausfall einzelner Geräte führen.
Software für die Planung

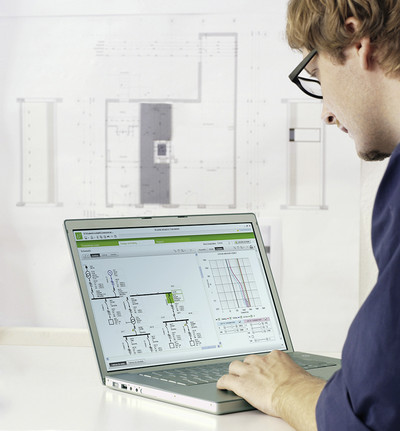

Bei Ecodial handelt es sich um ein Werkzeug, mit dem Schaltschrankbauer die Planungs-, Montagezeiten und den Platzbedarf sowie die Kosten berechnen können. So lassen sich beispielsweise Kennlinien anzeigen, eine Selektivitäts- und Kaskadensuche ausführen, die RCD-Selektivität prüfen oder der benötigte Kabelquerschnitt ermitteln. Hinzu kommen Möglichkeiten, den Spannungsabfall am Kabel zu berechnen und festzustellen, wie Antriebe die Stromrechnung reduzieren können. Mit Makros und Artikeldaten für EPlan rundet Schneider Electric die populäre Planungssoftware ab. Dort sind Werte, Maße, Leistungen sowie Bestelldaten für rund 13.000 Artikel hinterlegt. Hinzu kommt eine Bibliothek mit Zuverlässigkeitsdaten für SISTEMA.
Wiki rund um den Schaltschrank
Das Planungskompendiums-Wiki etwa erlaubt es, Elektrofachkräfte und Elektroingenieure bei der Errichtung und Instandhaltung elektrischer Anlagen und Betriebsmittel nach Normen wie IEC 60364 (VDE0100 ff) und andere wichtige Normen zu unterstützen.
Ferner lassen sich etwa Apps für den Desktop sowie mobile Geräte verwenden, die detailliert darstellen, welche Geräte für welche Anforderungen benötigt werden.
Ebenso ist es möglich, Faktoren wie Leistung oder Ströme darzustellen, um anschließend zu einer Kombination von Stücklisten für den Schaltschrankbau zu gelangen. Im Bereich der Normen wird dabei eine Übersicht der Richtlinien zur Errichtung und Instandhaltung elektrischer Anlagen und Betriebsmittel dargestellt. Schaltschrankbauer erhalten damit gleichzeitig die Möglichkeit, ihr Know-how zu vertiefen.
Zu jedem Schaltschrank gehören eine umfangreiche Dokumentation und technische Daten über die Geräte, die verwendet werden und die sich per Download bei Schneider Electric beziehen lassen. Ziel dieses Ansatzes ist es, die Gesamtkosten zu reduzieren und eine elektrische Schaltanlage nach Stand der Technik zu erstellen.
Schneider Electric hat die Vorteile der systematischen Schaltschrankplanung an einem konkreten Beispiel festgemacht. So lassen sich mit Hilfe von Optimierungen und passenden Produkten rund 40 Prozent der üblichen Geräte einsparen und eine perfekte Energieverteilung realisieren.
TeSys Motorabgänge: Schnelle Verdrahtung, platzsparender Aufbau
Motorabgänge sind vielfach ein zentrales Element im Schaltschrank. TeSys bietet als Vertreter der klassischen Motorabgangstechnik eine Reihe von Vorteilen im optimierten Schaltschrank.

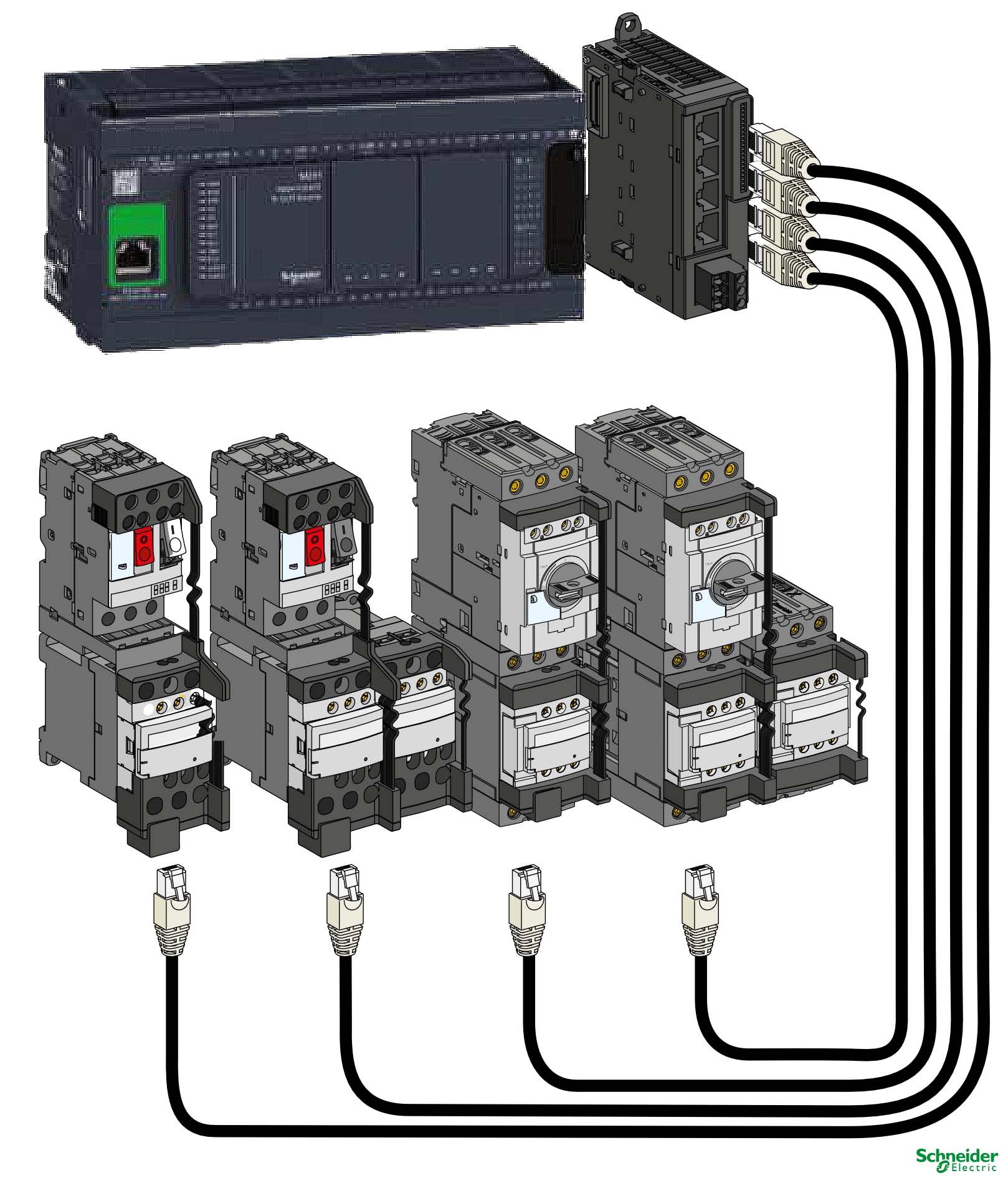

- Zeitersparnis, Übersicht, Platzeinsparung und fehlerfrei durch pfiffiges Montagezubehör sowie das Schnellverdrahtungssystem TeSys SoLink.
Dieses beschleunigt den Anschluss des Motorabgangs an die Steuerung um den Faktor 20, da nicht jeder Draht etwa für Schütz oder Motorschutzschalter einzeln verdrahtet werden muss. - Qualitätszuwachs:
Mit einer Lebensdauer von mehr als 2,3 Mio. Schaltspielen ist die TeSys-Familie führend auf dem Markt. Sie eignen sich überdies hervorragend für Motoren mit der Effizienzklasse IE3.
Produkte und Beratung zu den TeSys Motorabgängen bietet der Elektrofachgroßhandel in Ihrer Nähe. Der Elektrofachgroßhandel und Schneider Electric – starke Partner für Industrie und Handwerk.
Hannover Messe und ONLINE - WEBINARE besuchen
Auf der diesjährigen Hannover Messe präsentiert Schneider Electric in Halle 11, Stand C50, unter anderem auch Lösungen für Schaltschrankbauer, wie beispielsweise TeSys.
Unter dem Motto „Get new technology first“ werden Besucher branchenübergreifend zu aktuellen Trendthemen im Bereich von Energietechnik und Industrieautomation, wie z. B. vernetzte Industrie, Energieeffizienz und das Smart Grid informiert.
Wer sein Wissen über Schaltschränke online vertiefen möchte, kann an der Webinar-Reihe „Rund um den Schaltschrank“ teilnehmen.
Die Webinar-Termine auf einen Blick
- 23. und 30. April 2015: Platzsparender Schaltschrankbau
- 12. und. 20. Mai 2015: Richtige Auswahl von Schützen und Motorabgängen
- 18. und 24. Juni 2015: Schaltschrank einfach planen und realisieren
Im Rahmen des Programms Learn & Lunch erhält jeder Webinar-Teilnehmer einen Gutschein für den Lieferservice lieferando.
